布袋除尘检漏仪的工作原理及工作过程/

布袋除尘检漏仪/布袋检漏仪/除尘布袋破漏仪/高炉煤气布袋检漏仪/除尘器布袋检漏仪/睿智官网

在流动粉体中，颗粒与颗粒，颗粒与管壁，颗粒与布袋之间因磨擦、碰撞产生静电荷，形成静电场，其静电场的变化即反映粉尘含量的变化。检漏仪就是通过测量静电场的变化，来判断布袋除尘系统的运行是否正常。当布袋破裂时，管道中气固两相流粉尘含量增加，同时静电场强度增大。

      本套装置主要由①传感器(信号采集部分)②变送器(信号处理部分)③信号传输三部分组成。其原理框图见图一，各点显示功能及按键见面板布置图二。

   传感器的作用是将粉体流动过程形成的静电场通过静电感应将静电场的场强转换成的电信号通过同轴电缆传输给变送器。

       变送器由多通道板组成，其输出是随被测粉体含量变化的模拟电流和声光显示，新型表则输出4-20mA电流信号，报警开关量或通过RS485接口输出数据信号。

   在正常运行时（即无破袋，粉体含量不超标），HDLBJ-7型表显示各路绿灯亮，红灯灭，并输出模拟电流值。各通道输出的电流值，是由单片机组成的自动巡检和手动选点来测量。装置可按需要处于“自动巡检”和“手动选点”二种方式下运行。“箱体选择”键的功能既是“自动”“手动”方式的转换开关，又是在手动方式时，作为箱体测量的切换开关。

布袋除尘检漏仪的概述

随着工业自动化水平的提高和环保的日益加强，对工业粉尘的监控日趋严格。我们研制开发的布袋除尘在线监测仪表，是一有效在线监测布袋除尘器的布袋是否破损及各箱体含尘量的在线监测仪器，可准确及时发现制止有害粉尘的排放和减少有用粉体的流失，达到保护主设备安全运行和减少产品经济损失的目的。并可瞬时反应各布袋除尘箱体的运行状况。

    该仪器可广泛用于冶金、电力、化工、制药、食品加工加工等布袋除尘系统的检漏。如用于大型火力发电机组的干除灰系统的检漏，可防止因布袋除尘器的布袋破裂，导致对负压风机的磨损，也可防止正压除灰风粉分离后，因布袋破损造成超标粉尘排放空污染环境。特别是冶金炼铁过程中，对毒性很大（CO含量接近30%）又是正压运行的高炉煤气布袋除尘器的检漏，有特殊的实用价值。十年来从小炉到大炉（2500M³）,从一台试装到多台安装（有的厂家已安装多台）。经全国多个厂家的生产实践考验，反应灵敏、动作可靠，维护量小，实用性强，能满足生产需要，可以替代人工检漏，并能实时显示浓度，为国内首创，技术处于国内领先水平，具有明显的经济效益、社会效益和环保效益，有很大的推广使用价值。

HDLBJ-7型布袋除尘检漏仪有两大系列，一系列为一台仪表可同时在线检测8个、10个布袋除尘器箱体的运行工况，该系列仪表是有计算机巡检、超标灯显，声音报警，并有4-20MA 模拟电流指示及开关量输出。另一系列不但可在线监测除尘器箱体的运行工况，还配有总管浓度计，可随时在线监测总管中粉尘浓度状况，该系列仪器由液晶显示屏显示每一布袋除尘器箱体及总管的粉尘浓度值，并具有粉尘超标报警、传感器故障报警；同时可输出4—20mA电流、RS485接口、开关量输出（无源）

         HDLBJ-7型系列仪表结构简单，灵敏度高，信号准确及时，运行安全可靠，安装方便，维护量小，适用范围广，实为各工业企业切为实用的粉尘在线监测装置。

布袋除尘检漏仪设备清单说明以及主要技术指标

1.布袋除尘检漏仪传感器：WKD-6-300型，插入深度:L=300mm ，带传感器安装底座，安装在各布袋净粉尘出口

2.总管粉尘浓度监测传感器：WKD-6-800型，插入深度:L=800mm，带传感器安装底座，安装在净粉尘出口总管，

3.信号处理装置(变送器机箱)：HDLBJ-11型，测点数量:11点（可选），10个布袋煤气出口检漏，输出:4～20mA信号或开关量信号(破袋报警)，供电:AC220V，安装在现场或控制室，信号进PLC系统

布袋除尘检漏仪技术参数

测量范围：测量范围：0-1000mg/m3

被测管径：0.1- 4.0m

被测粒径：1-80μm

工作条件：传感器测点允许温度：<400℃

传感器测点压力范围：2.0Mpa

仪器工作环境温度：-20℃-80℃

输   出：4～20mA信号或开关量信号(破袋报警)

变 送 器机箱：430×530×200㎜

布袋除尘检漏仪安装及注意事项

1. 传感器的安装

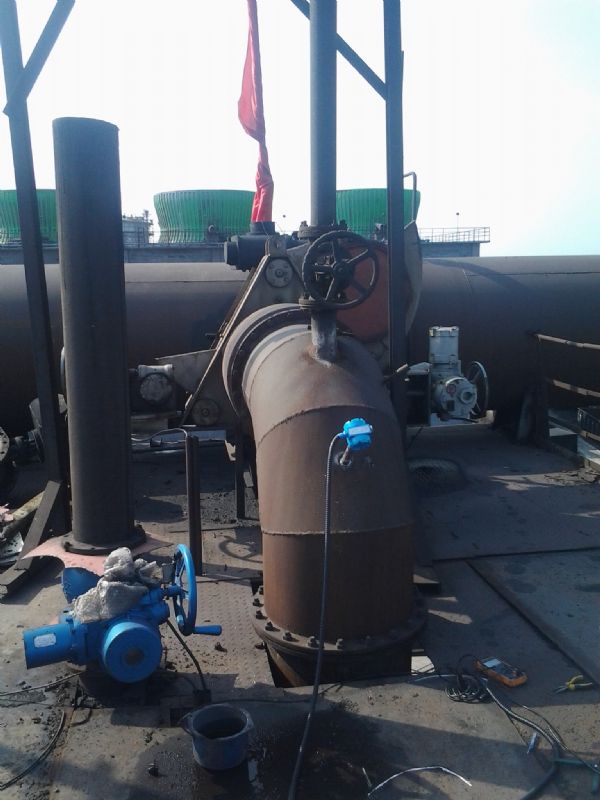

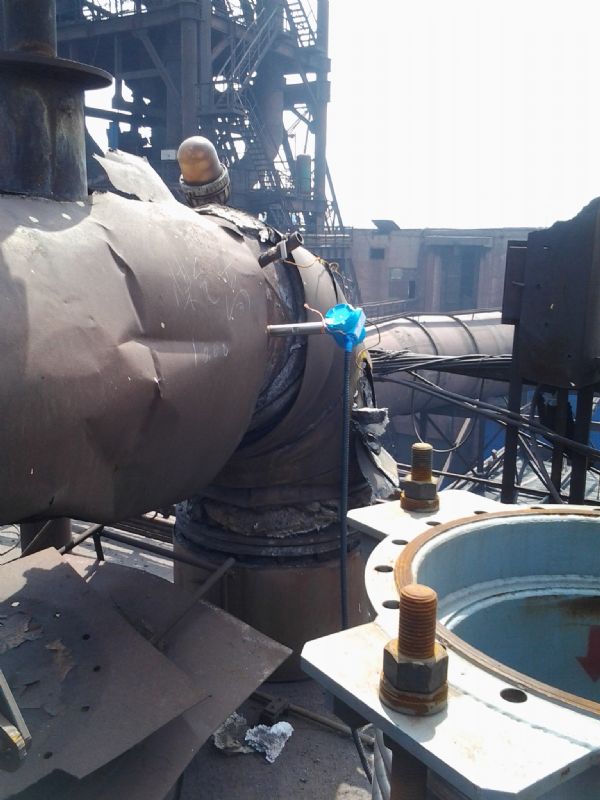

   a.传感器最好装在垂直管道上，距阀门、弯头5倍以上管径处，需在水平管道取样时，不得装在底部。对多个箱体并联运行的煤气除尘系统，应在被测除尘箱体的出口处进入净煤气总管前的管道上开孔（开孔尺寸为φ25mm）,将固定传感器的插座接口端垂直焊接在直管段较长的水平管道顶部。

b.传感器探棒的长度，根据用户需测管径由仪表厂家选配成套供应。底座应是传感器探棒的绝缘套末端与管道内壁持平或突出管道内壁。插座由仪表厂家配套供应

c.传感器与底座之间加紫铜垫，以丝扣连接并拧紧，防止管内有毒气体泄漏。

d.传感器接线盒为防雨式，直接用线扣固定在传感器探头上，并加O型橡胶垫密封，出线头通过金属软管接头与约半米长的包塑金属软管紧密相连， 软管的另一端与金属电缆管相连，并用塑料胶带紧固和密封，以防雨水渗入电缆管中。金属软管要有支撑点，以防风雨中来回摆动，引入静电干扰信号。

2. 监测装置的安装（二次仪表的安装）：

a.监测装置应装在距取样点最近的操作室仪表盘上，用托架支撑及固定，装置尽可能远离强磁场。

b.对于操作室环境噪声大的用户，为使报警音响更响，可将装置内部的音响报警喇叭引出表外，装在仪表上或外接功率大些的喇叭（表后有外接喇叭端子）

3. 电缆及系统安装：

   a.传感器与报警装置之间必须用屏蔽电缆连接。不可用其它普通电缆代替。
